AE070 श्रृंखला उच्च परिशुद्धता ग्रहीय गियरबॉक्स
प्रकार: पेचदार दांतों के साथ ग्रहीय गियरबॉक्स
गियरबॉक्स सुरक्षा ग्रेड की डिग्री: IP65
अनुपात: 3, 4, 5, 7, 10 (एक चरण)
अनुपात: 15, 16, 20, 25, 28, 30, 35, 40, 50, 70, 100 (दो चरण)
मानक बैकलैश पी1: 3 आर्कमिन (एक चरण) से कम या उसके बराबर); 5 आर्कमिन से कम या उसके बराबर (दो चरण)
मानक बैकलैश पी2: 5 आर्कमिन (एक चरण) से कम या उसके बराबर; 7 आर्कमिन से कम या उसके बराबर (दो चरण)
दक्षता: 95% से अधिक या उसके बराबर (एक चरण); 92% से अधिक या उसके बराबर (दो चरण)
- तेजी से वितरण
- गुणवत्ता आश्वासन
अनुकूलन उपलब्ध है
उत्पाद का परिचय

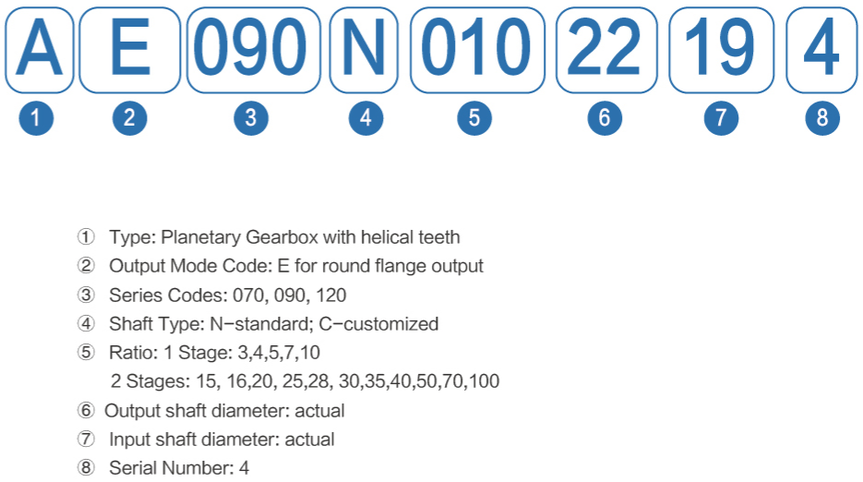

एई नामकरण नियम(उदाहरण के लिए: एई-090एन-010-22-19-4)

प्रदर्शन डेटा
|
तकनीकी मापदण्ड |
1 चरण |
2 चरण | |||||||||||||||
|
अनुपात |
3 |
4 |
5 |
7 |
10 |
15 |
16 |
20 |
25 |
28 |
30 |
35 |
40 |
50 |
70 |
100 |
|
|
नाममात्र आउटपुट टॉर्क T2N |
एनएम |
55 |
50 |
60 |
50 |
40 |
55 |
50 |
50 |
60 |
50 |
55 |
50 |
45 |
60 |
50 |
40 |
|
आपातकालीन रोक टोक़ T2NOT |
एनएम |
नाममात्र आउटपुट टॉर्क का 3 गुना |
|||||||||||||||
|
नाममात्र इनपुट स्पीड n1N |
आरपीएम |
5000 |
|||||||||||||||
|
अधिकतम इनपुट स्पीड n1B |
आरपीएम |
10000 |
|||||||||||||||
|
कम बैकलैश P1 |
आर्समिन |
3 से कम या उसके बराबर |
5 से कम या उसके बराबर |
||||||||||||||
|
मानक बैकलैश P2 |
आर्समिन |
5 से कम या उसके बराबर |
7 से कम या उसके बराबर |
||||||||||||||
|
मरोड़ वाली कठोरता |
एनएम/आर्कमिन |
7 |
|||||||||||||||
|
अधिकतम झुकने का क्षण F2rB |
N |
1377 |
|||||||||||||||
|
अधिकतम अक्षीय भार F2aB |
N |
765 |
|||||||||||||||
|
सेवा जीवन |
मानव संसाधन |
20000 |
|||||||||||||||
|
दक्षता η |
% |
95% से अधिक या उसके बराबर |
92% से अधिक या उसके बराबर | ||||||||||||||
|
संचालन तापमान |
डिग्री |
-10 डिग्री ~90 डिग्री |
|||||||||||||||
|
स्नेहन |
सिंथेटिक स्नेहन तेल |
||||||||||||||||
|
गियरबॉक्स सुरक्षा की डिग्री |
आईपी65 |
||||||||||||||||
|
बढ़ती स्थिति |
सभी दिशाएँ |
||||||||||||||||
|
शोर स्तर n=3000rpm, कोई भार नहीं, 50 सेमी ) |
डीबी(ए) |
58 |
58 |
56 |
55 |
54 |
58 |
58 |
58 |
58 |
58 |
58 |
55 |
55 |
55 |
55 |
55 |
|
जड़ता के द्रव्यमान क्षण J1 |
किग्रा.सेमी2 |
0.16 |
0.14 |
0.13 |
0.13 |
0.13 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
0.03 |
यांत्रिक आयाम

मिलान मोटर का आकार
| AE070 श्रृंखला | अवस्था | अनुपात | आउटपुट शाफ्ट का व्यास | इनपुट शाफ्ट का व्यास | व्यास x मोटर शाफ्ट की लंबाई/मोटर पर पायलट का व्यास और ऊंचाई/क्यूटीवाई-व्यास-बढ़ते छेद की दूरी |
| मंच पर | 3/4/5/7/8/9/10 | 16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
||||
| 19 | Φ19×30/Φ70×3/4-Φ6.5-Φ90 | ||||
| दो चरण |
15/16/20/25/28/ 30/32/35/40/45/50/70/80/100 |
16 | 6.35 | Φ6.35×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | |
| 8 | Φ8×21/Φ38.1×1.6/4-Φ5-47.1×47.1 | ||||
| 14 |
Φ14×30/Φ50×3/4-Φ4.5-Φ70 Φ14×30/Φ50×3/4-Φ5.5-Φ70 |
सामान्य प्रश्न
प्रश्न: आपके कारखाने में कितने कर्मचारी हैं?
उत्तर: हमारे कारखाने में लगभग 600 कर्मचारी हैं। उनमें से, हमारे पास 50 समर्पित आर एंड डी कर्मी हैं जो अनुसंधान और विकास गतिविधियों पर ध्यान केंद्रित करते हैं, और 60 क्यूसी कर्मी हैं जो पूरी उत्पादन प्रक्रिया में गुणवत्ता नियंत्रण सुनिश्चित करने के लिए जिम्मेदार हैं।
प्रश्न: मैं अपने आवेदन के लिए उपयुक्त ग्रहीय गियरबॉक्स का चयन कैसे कर सकता हूं?
उ: आपके आवेदन के लिए सही ग्रहीय गियरबॉक्स चुनने में विभिन्न कारकों का मूल्यांकन शामिल है। टॉर्क आवश्यकताओं, इनपुट और आउटपुट गति, परिचालन की स्थिति, बढ़ते विकल्प, बैकलैश सहनशीलता और समग्र सिस्टम डिज़ाइन जैसे विचार आवश्यक हैं। हमारी जानकार बिक्री टीम विशेषज्ञ मार्गदर्शन प्रदान करने और आपकी विशिष्ट आवश्यकताओं के लिए सबसे उपयुक्त गियरबॉक्स का चयन करने में आपकी सहायता करने के लिए तत्पर है। व्यक्तिगत समर्थन और अनुशंसाओं के लिए उनसे परामर्श करने में संकोच न करें।
प्रश्न: क्या आप अनुकूलित सेवाएं प्रदान कर सकते हैं?
उत्तर: हाँ. हमारी अपनी मशीनिंग उत्पादन कार्यशाला है जो हमें अनुकूलित उत्पादों की विविध आवश्यकताओं को पूरा करने में सक्षम बनाती है। हम अपने ग्राहकों द्वारा प्रदान की गई विशिष्ट विशिष्टताओं के अनुसार शाफ्ट की लंबाई, मोटाई, आकार और आकार को अनुकूलित करने जैसी विशिष्ट आवश्यकताओं को समायोजित कर सकते हैं। हमारा लक्ष्य आपकी विशिष्ट आवश्यकताओं के अनुरूप अनुरूप समाधान प्रदान करना है। बेझिझक हमारे साथ अपनी अनुकूलन आवश्यकताओं पर चर्चा करें और हम वांछित परिणाम प्रदान करने के लिए आपके साथ मिलकर काम करेंगे।
प्रश्न: क्या आपके उत्पाद अंतर्राष्ट्रीय पर्यावरण संरक्षण आवश्यकताओं को पूरा करते हैं?
उत्तर: वैश्विक पर्यावरण मानकों को पूरा करने के लिए, हमारे उत्पादों ने आरओएचएस, रीच और अन्य पर्यावरण संरक्षण प्रमाणपत्र प्राप्त किए हैं। ये प्रमाणपत्र सुनिश्चित करते हैं कि हमारे उत्पाद सख्त नियमों का पालन करते हैं और उनमें हानिकारक पदार्थ नहीं होते हैं, जो विनिर्माण के लिए एक टिकाऊ और पर्यावरण-अनुकूल दृष्टिकोण में योगदान करते हैं। हम अपने उत्पाद विकास और उत्पादन प्रक्रियाओं में पर्यावरणीय जिम्मेदारी को प्राथमिकता देते हैं।
प्रश्न: आपकी भुगतान अवधि क्या है?
उत्तर: हमारी भुगतान अवधि अग्रिम में टी/टी के माध्यम से 50% डाउन पेमेंट है, और शेष 50% शेष शिपमेंट से पहले टी/टी के माध्यम से आवश्यक है। कृपया ध्यान दें कि पेपैल भुगतान विकल्प केवल नमूना आदेशों के लिए उपलब्ध है।
प्रश्न: क्या आप मुझे छूट दे सकते हैं?
उत्तर: हां, आपके द्वारा ऑर्डर की गई मात्रा के आधार पर छूट उपलब्ध है। हमारी कीमत बाज़ार में प्रतिस्पर्धी है, और छूट का प्रतिशत विशिष्ट मात्रा पर निर्भर करेगा। कृपया हमें वह वास्तविक मात्रा प्रदान करें जिसकी आपको आवश्यकता है, और हम आपको तदनुसार लागू छूट की पेशकश कर सकते हैं।
प्रश्न: क्या मैं ऑर्डर देने से पहले आपके कारखाने का दौरा कर सकता हूं?
ए: ज़रूर. हमारे कारखाने का दौरा करने के लिए आपका हार्दिक स्वागत है। कृपया अपने देश से प्रस्थान करने से पहले हमें अपनी यात्रा योजना के बारे में सूचित करें, और हम दिशा-निर्देश देने में सहायता करेंगे और यदि संभव हो तो, निर्दिष्ट समय पर आपके पिकअप की व्यवस्था करेंगे। हम आपसे व्यक्तिगत रूप से मिलने और आपको हमारी सुविधाएं दिखाने के लिए उत्सुक हैं।
